凱普森產(chǎn)品分類(lèi)

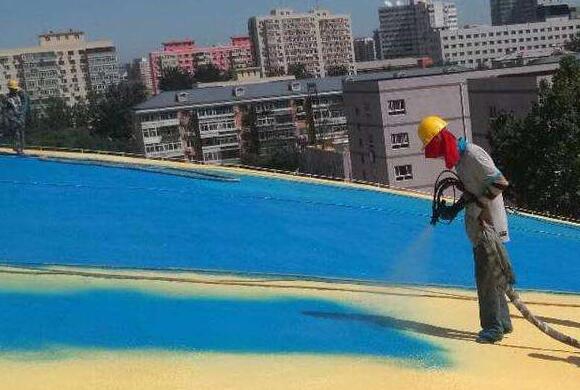

噴涂聚脲廣泛用于各種工程項(xiàng)目。在噴涂聚脲的過(guò)程中，由于材料，施工人員技術(shù)，天氣，基材處理等問(wèn)題，涂料中會(huì)出現(xiàn)一些質(zhì)量缺陷。如何解決這些問(wèn)題?
處理措施：如有缺陷部件的噴涂時(shí)間短(6h)，應(yīng)對(duì)有缺陷的涂層表面進(jìn)行拋光和清洗，然后直接進(jìn)行聚脲防水材料的二次噴涂。如果缺陷部分長(zhǎng)時(shí)間噴涂(> 6h)，缺陷涂層的表面將延長(zhǎng)5~10cm。經(jīng)過(guò)拋光和清洗后，將涂上專(zhuān)業(yè)的粘合劑，然后噴涂聚脲進(jìn)行修復(fù)，使整個(gè)涂層連續(xù)，緊湊，均勻。
二，防水層邊緣剝落現(xiàn)象
(1)加強(qiáng)對(duì)成品的保護(hù)措施;
(2)加強(qiáng)底涂和刷涂過(guò)程控制，嚴(yán)格涂裝和刷涂量不足;
(3)邊角部分應(yīng)在拋丸機(jī)無(wú)法到達(dá)的部位手動(dòng)拋光，以徹底清除混凝土表面的浮漿。
三，聚脲噴涂后表面出現(xiàn)不均勻和顆粒狀現(xiàn)象
(1)在吹完膩?zhàn)雍螅瑢⑿扪a(bǔ)膩?zhàn)油吭诨嫔系目油莺歪樋咨?
(2)施工前，清潔基座并保持清潔。施工期間，操作人員必須穿戴鞋套等防護(hù)設(shè)備;
(3)在噴涂過(guò)程中，應(yīng)及時(shí)用刮刀切斷從噴槍上落下的聚脲顆粒。
(1)少量孔可逐個(gè)手動(dòng)堵塞;大量的孔只能用全劃痕修復(fù)材料修復(fù)。
(2)在基材施工過(guò)程中盡量密封小針孔;防水層第一次噴涂時(shí)應(yīng)噴薄，檢查后立即噴涂，并使用特殊的慢反應(yīng)聚脲修補(bǔ)材料逐個(gè)堵塞孔。
(3)將材料溫度降低到60度，以減少氣體膨脹程度;薄而快速的噴涂，分為多種方式，減少熱量，從而減少氣體的膨脹。
