凱普森產品分類

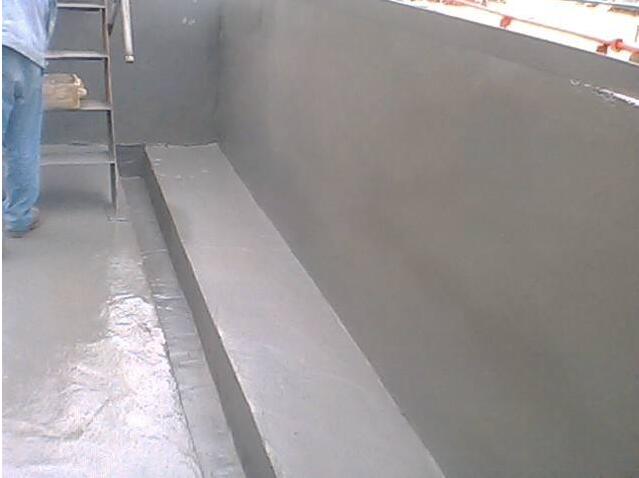

聚脲底涂的配套選擇在整個聚脲涂層體系中非常重要，許多聚脲涂層的質量問題和缺陷都與底涂的配套和使用有絕對的關系。如果底涂選擇不配套或者使用其它替代材料，會造成聚脲層翹皮、脫層、針孔等等質量事故。
一般的聚脲涂層體系里面底涂分為以下幾類：
01
混凝土基礎聚脲體系配套底涂
雙組份聚脲底涂
單組分聚脲底涂
混凝土基礎聚脲底涂可以在零下10℃情況下使用，單組分聚脲底涂主要是靠空氣中的潮氣發(fā)生反應固化成膜;雙組份聚脲底涂主要是靠AB組分均勻混合發(fā)生反應固化成膜。單組分聚脲底涂施工簡單方便，開桶即用;而雙組份聚脲底涂需要機械攪拌并且要混合均勻。單組分聚脲底涂附著力2.9兆帕而雙組份聚脲底涂達到3.5兆帕，雙組份底涂比單組分附著力好。固化干燥時間雙組份比單組分短。
02
金屬基材聚脲體系配套底涂
黑色金屬基材底涂
有色金屬基材底涂
金屬基材聚脲底涂大部分都是雙組份，黑色金屬基材(鋼鐵)聚脲底涂與基材的附著力2.5兆帕;有色金屬基材聚脲底涂(雙組份耐陰極剝離金屬專用聚脲底涂)與基材附著力達到11.5兆帕。有色金屬聚脲底漆具有廣普性，不但滿足有色金屬的底涂(如不銹鋼、鋅、鋁等)而且也適用于黑色(鋼鐵)金屬的底涂。從附著力來看11.5兆帕遠遠大于2.5兆帕，筆者強烈建議在金屬基材面施工聚脲涂層體系一定要配套聚脲底涂(雙組份耐陰極剝離金屬專用聚脲底涂)，無論是黑色金屬還是有色金屬。筆者也不提倡隨便使用環(huán)氧或者聚氨酯作為聚脲底涂材料，因為作為專用聚脲底涂不是一般的樹脂稀釋材料;而是符合聚脲特性樹脂及添加劑的嚴格配比，每一家生產的聚脲底涂不一樣。最近由恩締公司推出的ENDI品牌“三合一”聚脲上市，這種雙組份聚脲將底涂、中涂、面涂三涂合一，既簡單方便也保證了厚度，特別適合于防水防腐以及地坪的涂裝，但是限于手工批涂。
我們曾經對聚脲涂層體系失敗案例進行過分析，發(fā)現(xiàn)基層處理和聚脲配套底涂選擇占了質量保證的70%，環(huán)境及其他因素和槍手技術只占了30%。所以聚脲底涂的配套選擇是聚脲涂層系統(tǒng)的關鍵。聚脲底涂的配套筆者認為一是底涂與基層的配套;二是底涂與面涂的配套，掌握了這兩種配套對于后續(xù)面涂聚脲施工質量非常重要。無論是手刷或者熱噴涂聚脲也無論是混凝土基礎還是金屬基材，一定要配套同一廠家的聚脲底涂和面涂，不可以使用兩家及以上的不同種聚脲底涂和面涂，或者膩子材料。
總之，聚脲底涂的配套選擇是每一位聚脲施工技術人員必須熟悉和了解掌握的，從而避免聚脲涂層體系出現(xiàn)質量缺陷乃至失敗，發(fā)揮聚脲最優(yōu)異的特點和功效。
